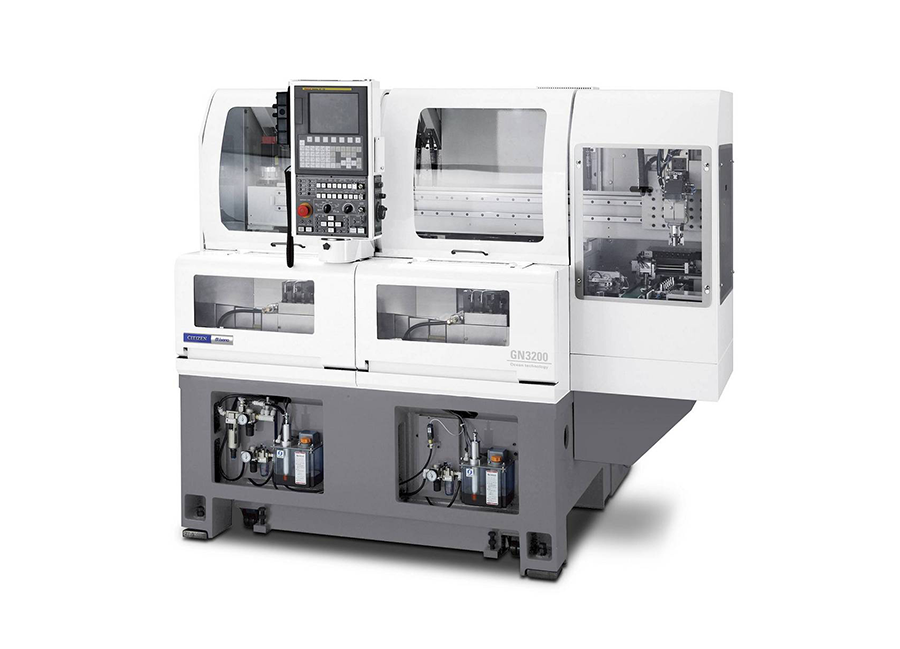

西鐵城刀塔機GN3200
-
產品參數
產品中心
Product center
高精度CNC旋盤
GN3200
高精度、省空間、高速裝載的卡盤車床
◆ 是繼承了傳統的高精度設計的省空間高精度卡盤車床。
◆ 發揮出高精度的定位和出眾的形狀精度。

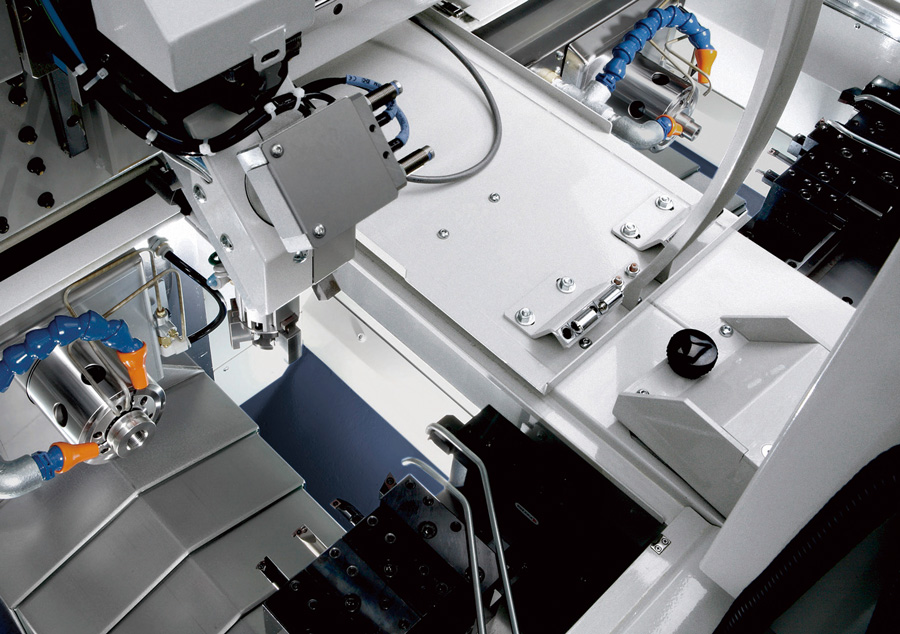

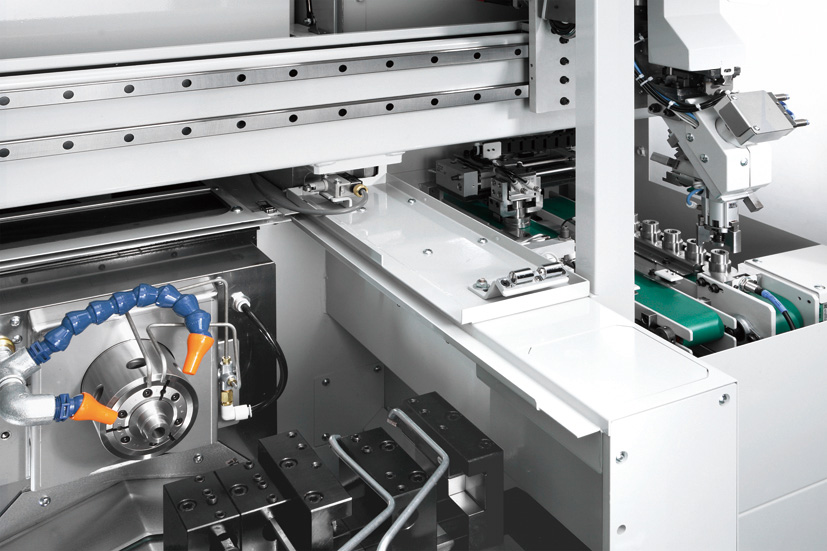

1.通過衰減性較高的單滑結構以及潤滑油輸出控制，提高微動性能，將無效行程縮減到近乎于零 ------------------------------------------------------------------------------------------------------------------------- 2.通過與最快上下料時間達到3.5秒的高速行架式機械手、IN/OUT工件儲備器等周邊器具的組合，可應對各種自動化的需求 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | GN-3200 | GN-3200W | |
能力﹒容量 | |||
加工直徑 | 后拉式筒夾 | ?40mm | |
靜止型筒夾 | ?35mm | ||
精密卡盤 | ?45mm | ||
動力卡盤 | ?45mm | ||
膜片式筒夾 | ?45mm | ||
最大加工長度 | 50mm | ||
裝載機可搬運材料長度 | 40mm | ||
主軸 | |||
主軸數量 | 1 | 2 | |
主軸端形狀 | 特殊平頭 | ||
主軸貫通孔直徑 | ?17mm | ||
拉桿內徑 | ?11mm | ||
旋轉速度 | 8,000min-1 | ||
導軌 | |||
刀具臺數量 | 1 | 2 | |
刀具臺形狀 | 水平排刀 | ||
導軌形式 | X軸 | 燕尾槽/滑動 | |
Z軸 | 燕尾槽/滑動 | ||
控制軸數量 | 2軸（X,Z同時） | 2×2軸（X,Z同時） | |
導軌行程 | X軸 | 180mm | |
Z軸 | 200mm | ||
早送速度 | X軸 | 15m/min | |
Z軸 | 15m/min | ||
刀具 | |||
刀柄 | □10、12、（16）mm | ||
安裝數量 | 標準 | 5 | 5×2 |
刀具安裝孔直徑 | ?20mm | ||
電機 | |||
主軸馬達 | 15分/連續 | 2.2/1.5kw | |
冷卻液 | |||
冷卻液箱形式 | 分離式 | ||
冷卻液箱容量 | 90L | 200L | |
主軸冷卻裝置 | |||
容量 | 使用油粘度VG10 | 7L | 9L |
氣壓源 | |||
空氣壓力 | 0.4Mpa（4kgf/cm2） | ||
潤滑裝置 | |||
容量 | 使用油粘度VG32 | 1.5L | 1.5L×2 |
機床電源 | |||
容量 | 7.2KVA | 14KVA | |
機床尺寸 | |||
主軸中心高度 | 875mm | ||
機床高度 | 1,600mm | ||
占地面積 | 寬度 | 700mm | 1,400mm |
長度 | 1,460 | ||
機床重量 | 1,500kg | 2,700kg | |
