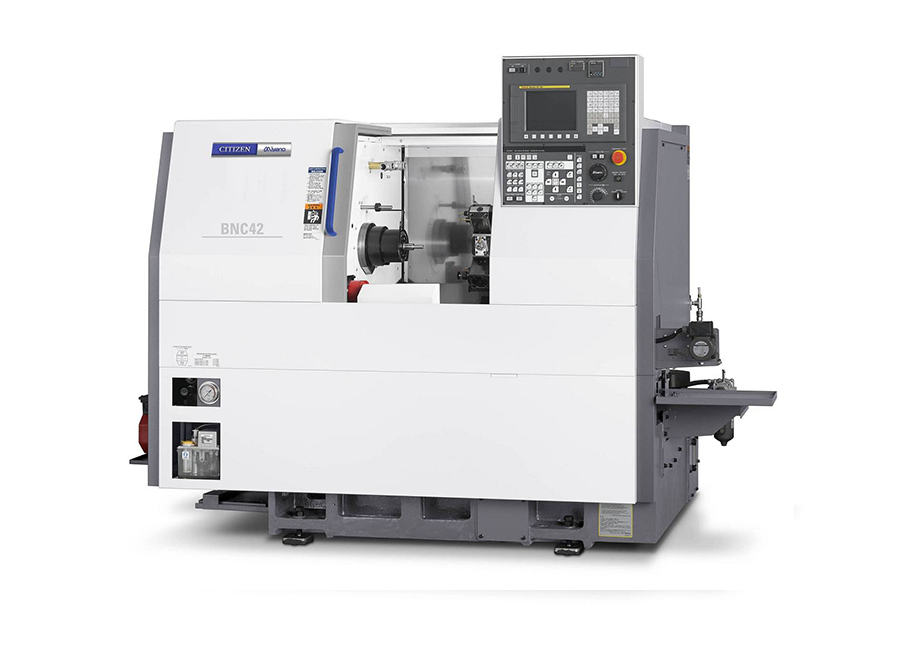

BNC-42C7主軸箱固定型CNC自動車床
BNC-42C7 是單主軸、單刀塔、車銑復合型數控車床
其特點：其尾架可應對長料加工，通過半工位分度功能、NC演算處理能力的提高，以及通過加工與支持功能的組合進一步縮短了循環時間；各種支持畫面可以一鍵式調出，有利于作業效率提高
規格項目 | BNC-42C7 | |
能力.容量 | ||
最大加工長度 | 175mm* | |
標準加工直徑（夾緊直徑）SP1 | ?42mm | |
主軸 | ||
主軸數量 | 1 | |
主軸旋轉速度SP1 | 60～6000min-1 | |
主軸貫通孔直徑SP1 | ?43mm | |
彈簧夾頭形式SP1 | HARDINGES20、DIN173E、B&S#22D、JPN34 | |
動力卡盤形式 | 5″、6″中空夾頭 | |
刀塔 | ||
刀塔形式HD1 | 8ST | |
使用刀具尺寸 | □20mm | |
刀具安裝孔尺寸 | ?25mm、?32mm | |
位移量 | X軸 | 135mm |
位移量 | Y軸 | 235mm |
快速進給速度 | X軸 | 20m/min |
Z軸 | 20m/min | |

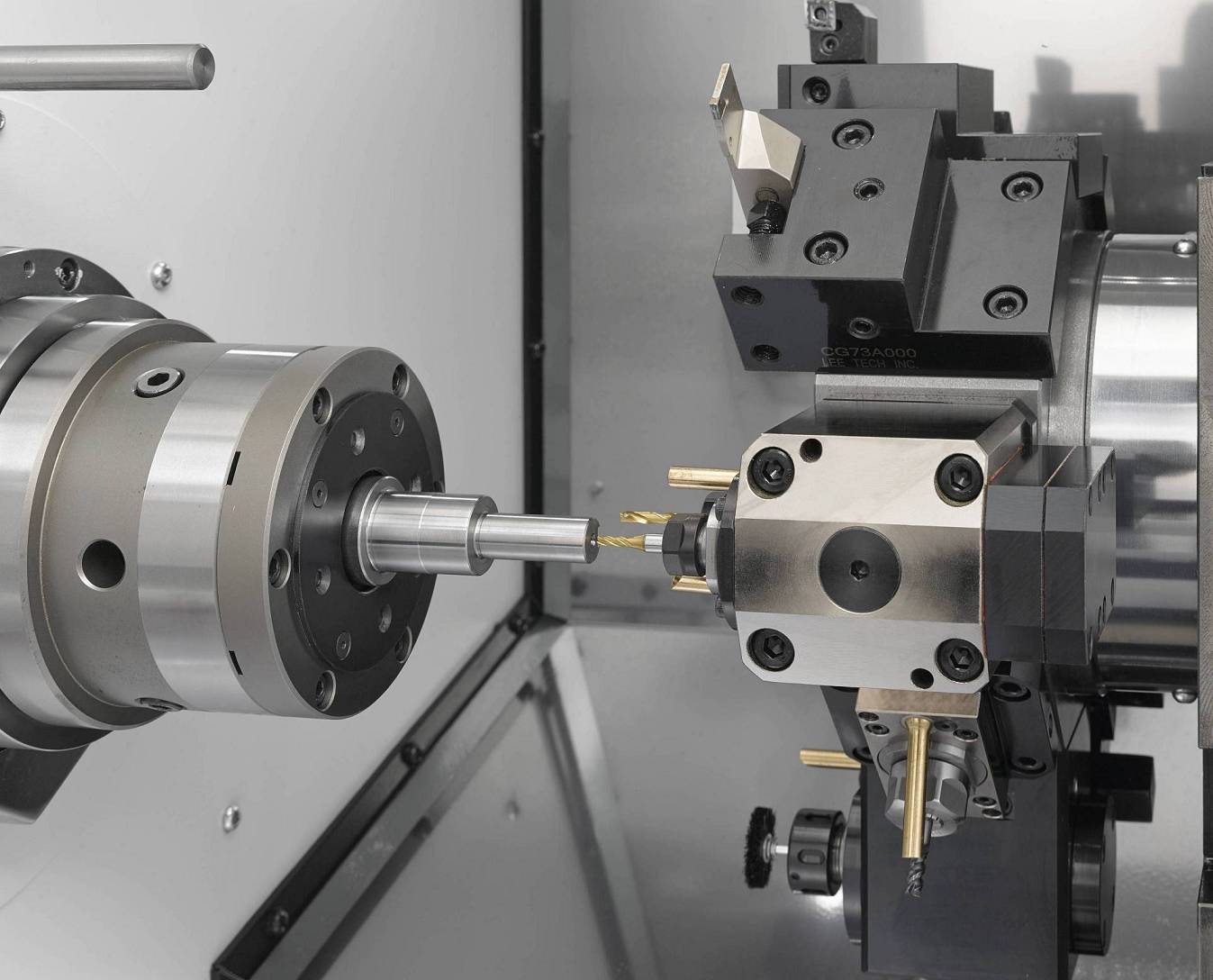

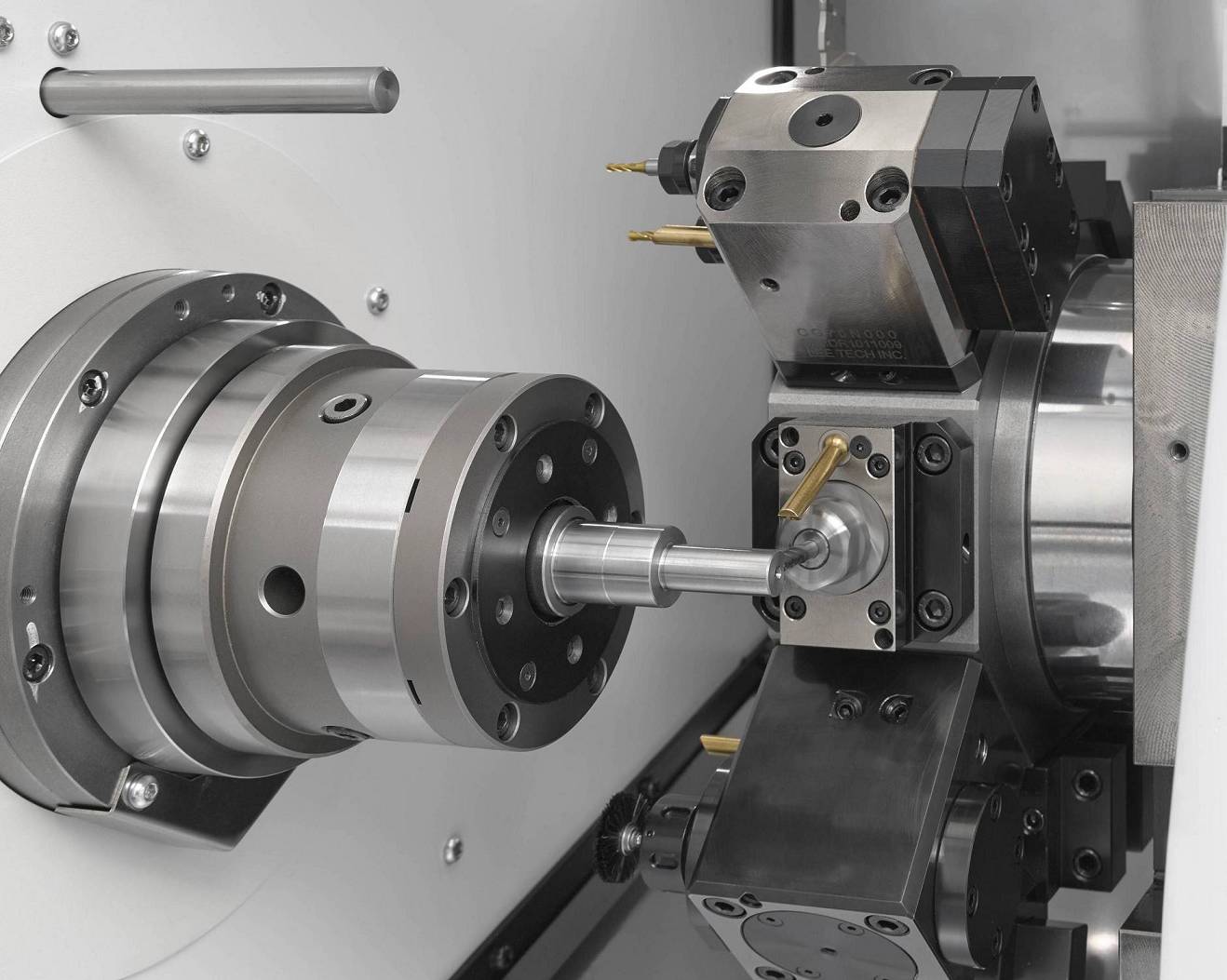

旋轉刀具 | ||
旋轉刀具安裝數量 | Max.8 | |
旋轉刀具驅動形式 | 單獨離合器驅動 | |
旋轉刀具旋轉速度 | 50～5000 min-1 | |
加工能力 | 鉆頭 | Max.?10 |
絲錐 | Max.M6x1(S45C時) | |
M8x1.25(僅限于螺旋絲錐、螺尖絲錐) | ||
Max.M8x1.25(BSBM) | ||
尾架（選配件） | ||
導軌最大位移量 | 175mm | |
活頂尖尺寸 | MT2 | |
導軌最大推力 | 4.3KN(at3.4MPa） | |
電機 | ||
主軸用電機 | 7.5/5.5kw (15min/cont) | |
旋轉刀具用電機 | 2.8/1.0kw | |
冷卻泵用電機 | 0.18kw | |
高壓冷卻用電機 | 1.0/0.6kw（60/50Hz） | |
油箱容量 | ||
液壓油箱容量 | 7L | |
潤滑油箱容量 | 2L | |
冷卻液箱容量 | 165L | |
機械尺寸 | ||
機械高度 | 1,686mm | |
占地面積 | W2,272xD1,270mm | |
機械重量 | 2,400kg | |
